在当今数据爆炸的时代，超高速信号传输已成为工业自动化、通信设备、航空航天和医疗电子等领域的核心需求。随着传输速率不断提升，信号完整性面临的挑战也日益严峻：串扰、衰减、电磁干扰（EMI）等问题随时可能威胁系统的可靠性。在这样的背景下，D-Sub连接器——这一历史悠久却不断进化的接口方案，凭借其独特的设计和持续的创新，在超高速环境下依然能够提供安全稳定的信号传输，成为众多工程师信赖的选择。
一、D-Sub连接器的结构优势

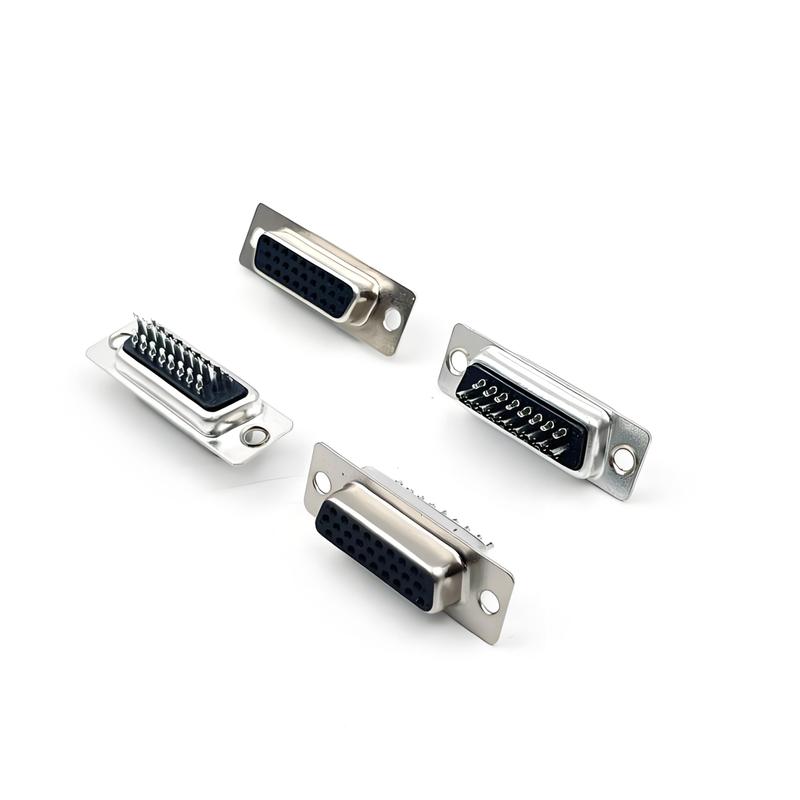

D-Sub连接器得名于其D形金属屏蔽壳和内部的子连接（sub-miniature）插针设计。这种结构天生具备三大优势：
- 可靠的机械连接：D形外壳不仅提供了防误插的极性导向，还通过金属屏蔽层有效抵御外部电磁干扰。在高速传输中，屏蔽层能够显著降低EMI，保证信号纯净。
- 多针脚高密度：标准的D-Sub连接器从9针到50针不等，可同时传输多路高速差分信号、电源和控制信号，满足复杂系统的集成需求。
- 坚固耐用：金属外壳和锁定螺钉确保在振动、冲击等恶劣环境下连接稳固，避免因接触不良导致的信号中断。
二、高速传输中的技术挑战与应对
传统D-Sub连接器最初设计用于低频模拟和数字信号，但在超高速应用中，其性能曾受到质疑。通过材料升级、结构优化和工艺改进，现代D-Sub连接器已能支持高达数Gbps的传输速率。
- 阻抗匹配与差分传输：为减少信号反射，高速D-Sub连接器采用精确控制的特性阻抗（如100Ω差分），并将关键信号分配在相邻针脚上形成差分对。例如，在HDMI over D-Sub或DVI转接方案中，差分对的有效排列可显著提升信号质量。
- 低损耗绝缘材料：采用高性能工程塑料（如LCP液晶聚合物）作为绝缘体，降低介电损耗，确保高频信号的衰减控制在可接受范围内。
- 优化接触端子：通过增加接触压力、使用镀金或镀锡触点，降低接触电阻，并采用双曲面线簧结构或冲压成型技术，提高接触可靠性，减少信号抖动。
- 屏蔽与接地：金属外壳与PCB接地平面多点连接，形成完整的屏蔽腔体。合理分配接地针脚，为高速信号提供低阻抗回流路径，抑制共模噪声。
三、超高速环境下的稳定传输实践
在医疗成像设备（如CT、MRI）中，D-Sub连接器用于传输高速视频和控制数据，其屏蔽性能有效抑制了高频辐射对敏感模拟电路的干扰；在工业相机和机器视觉系统中，D-Sub接口常被用于Camera Link协议，支持高达850MB/s的传输速率，且误码率极低；在军用航空电子中，D-Sub连接器满足MIL-DTL-24308标准，能够在极端温度、强烈振动下保持信号完整。
以Camera Link为例，其基础配置采用两个26针D-Sub连接器，分别传输视频数据和控制信号。通过差分对和屏蔽设计，Camera Link在10米电缆上仍能稳定传输高速数据，证明了D-Sub连接器在超高速环境下的可靠性。
四、选择与使用建议
为了确保D-Sub连接器在超高速应用中发挥最佳性能，设计者需注意以下几点：
- 选择合适的型号：优先选用带金属屏蔽壳、阻抗匹配的高速D-Sub连接器，并确认针脚排列支持差分对。
- 严格把控线缆质量：使用低损耗、屏蔽双绞线或同轴线缆，并确保连接器与线缆的阻抗一致。
- 端接工艺：采用压接或焊接方式时，控制好端子与线缆的阻抗连续性，避免出现“猪尾巴”效应。
- 系统级测试：通过眼图、误码率测试验证信号完整性，必要时加入均衡器或预加重电路。
- 环境适应性：根据应用场景选用合适的防护等级（如IP67）和温度范围，确保长期稳定。
###
D-Sub连接器并非过时的代名词，而是一个通过持续创新不断适应高速时代的经典接口。其机械坚固性、电磁屏蔽能力和多针脚灵活性，使其在超高速信号传输中依然能够提供安全稳定的连接。无论是工业相机、医疗设备还是航空航天系统，只要正确选型和设计，D-Sub连接器就能成为您可靠的高速信号桥梁。在随着材料科学和制造工艺的进步，D-Sub连接器还将继续进化，为更高速、更严苛的环境提供坚实保障。
